Meine Eigenbau - Wallbox

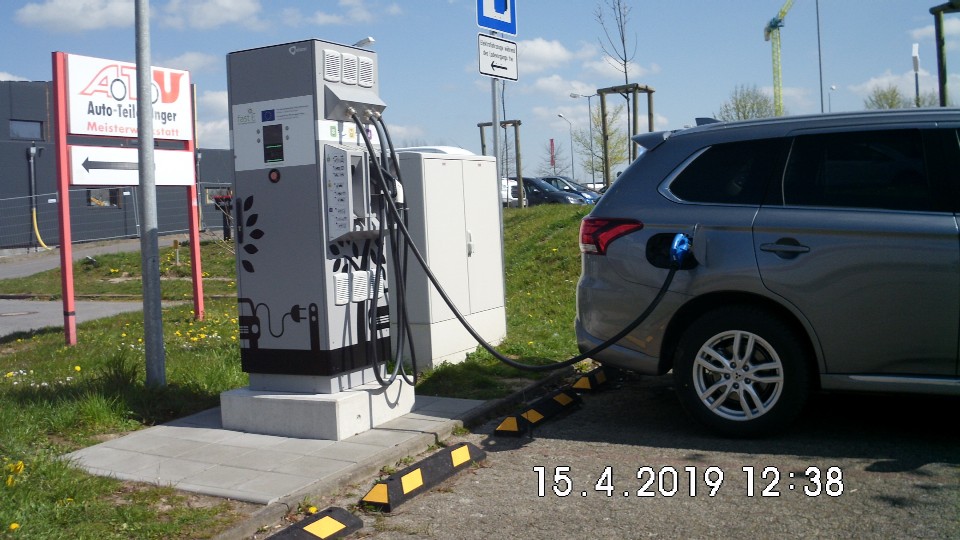

Unser Mitsubishi Outlander an der Chademo-Ladesäule in Rostock
auf dem Parkplatz bei ATU im Osten, Ortsteil (Brinkmannsdorf) an der A19 ,
laden mit 50 kwh DC, in 15-20 Min. Batterie zu 80% voll. (Batterie-Kapazität: 13,5 kwh.)

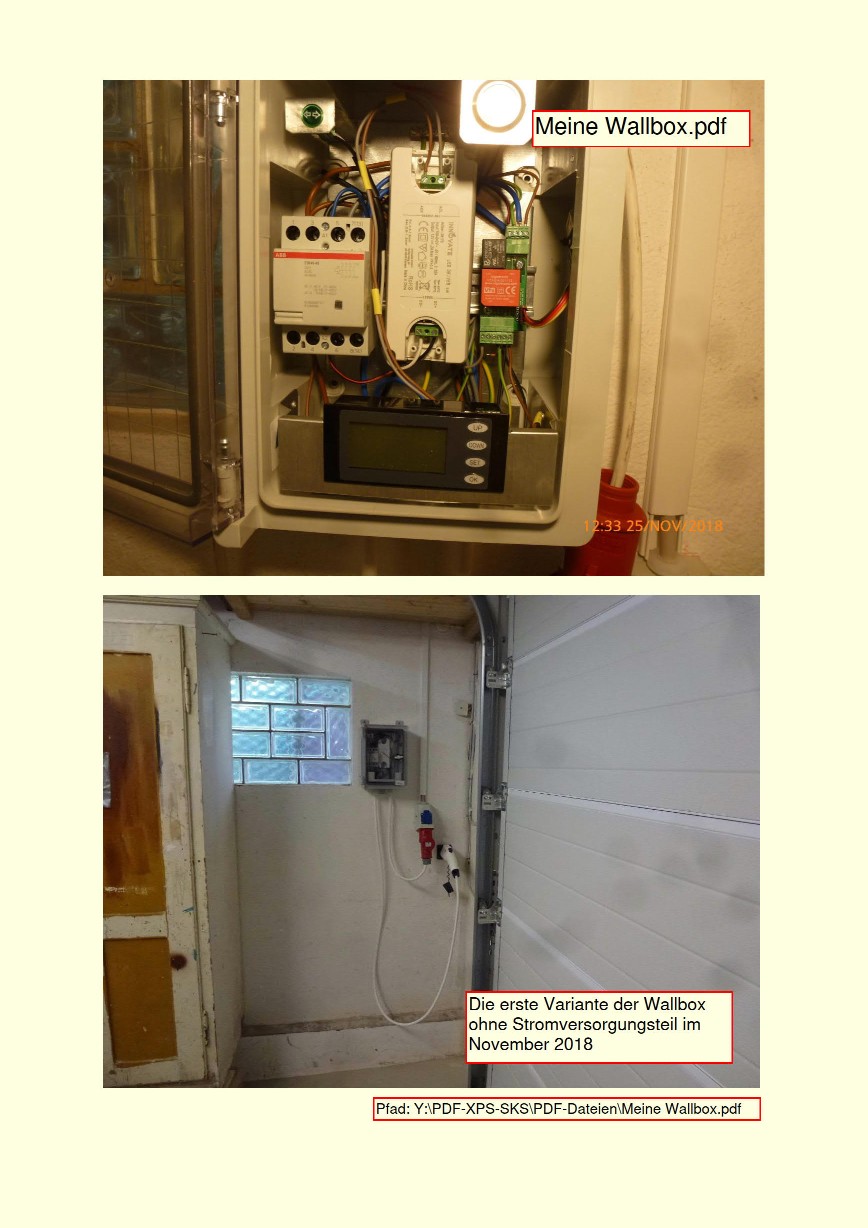

Die Wallbox für den Mitsubishi Outlander PHEV, gebaut Ende 2018 und in meiner Garage installiert.
Als erstes wurde der Typ-I-Stecker J1772 im Internet (bei www.j172.com -Electronic vehicle charging parts)
zusammem mit einer Blindsteckdose geordert.

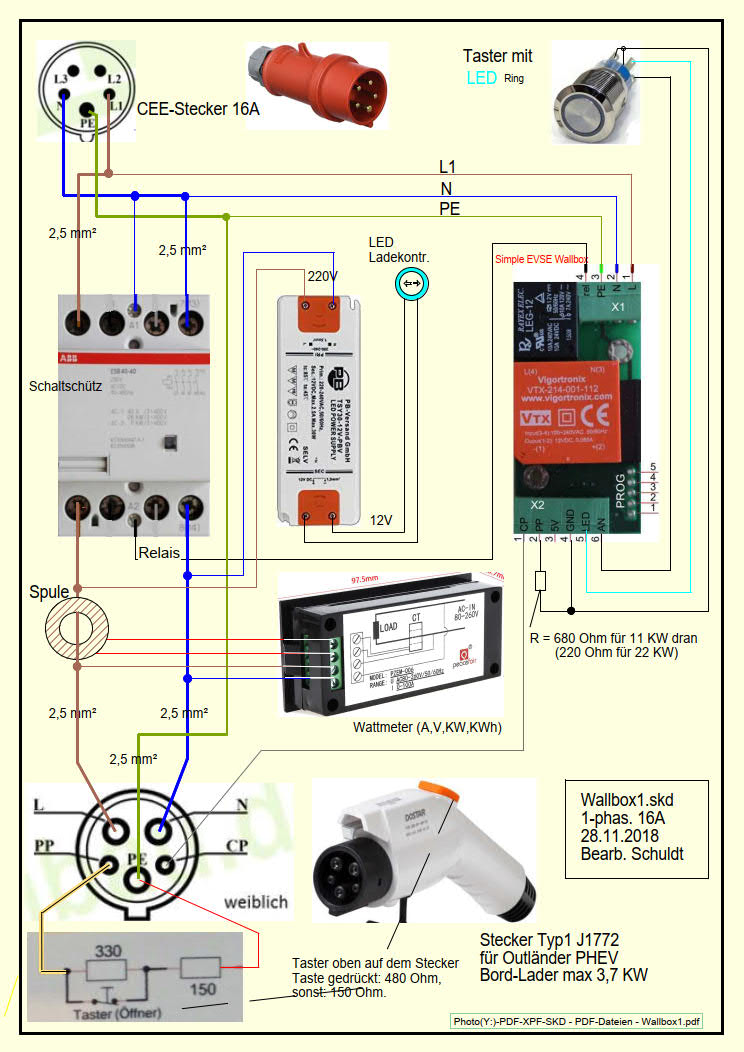

Das elektronische Steuerteil "Simple EVSE Wallbox" wurde von der Fa. Elektrofahrzeug-Umbau
heute www.evalbo.de über Internet gekauft.
Die anderen Komponenten wie Gehäuse, Schaltschütz, Wattmeter, 12-V-Trafo, Taster, LED-Lampe,
CEE-Stecker und Steckdose 16 A sowie 5 x 2,5 mm² flexible Kabelleitung vom Amazon im Internet
und vom Baumarkt.

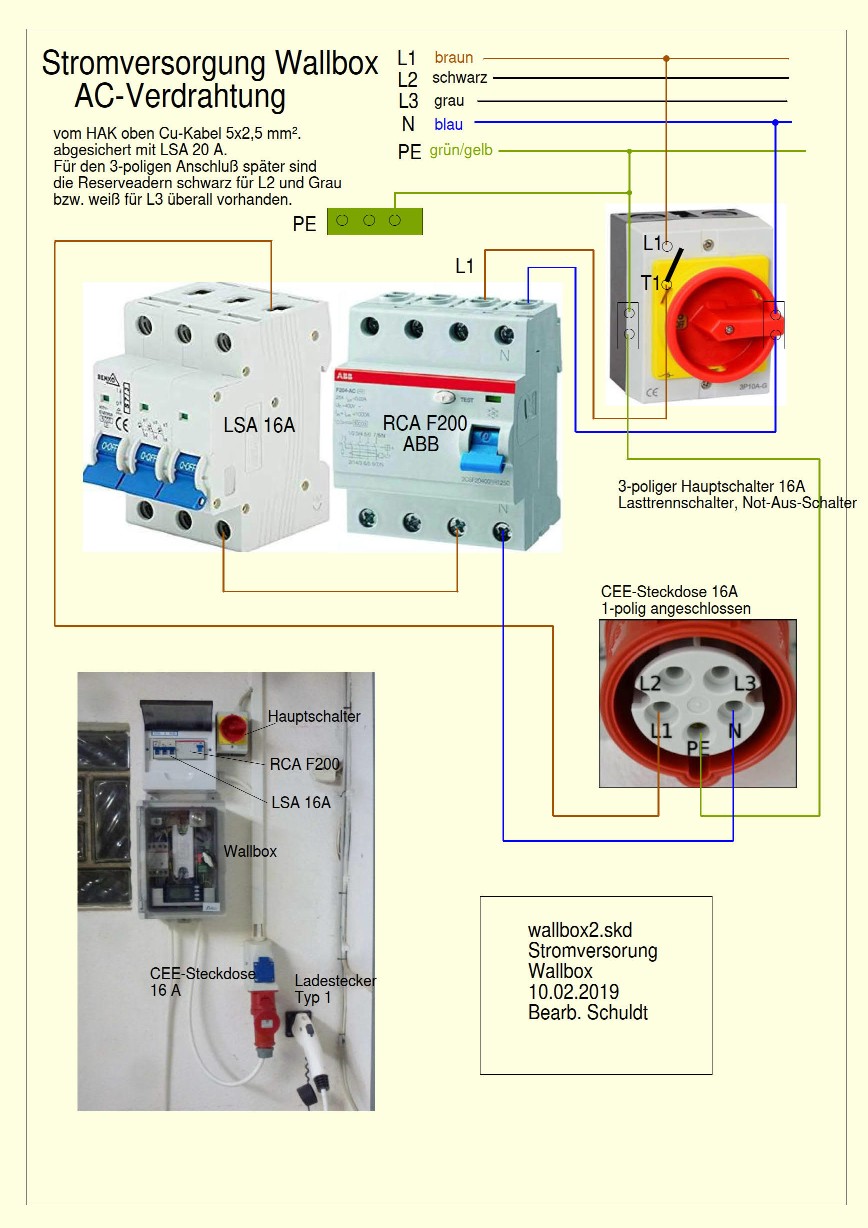

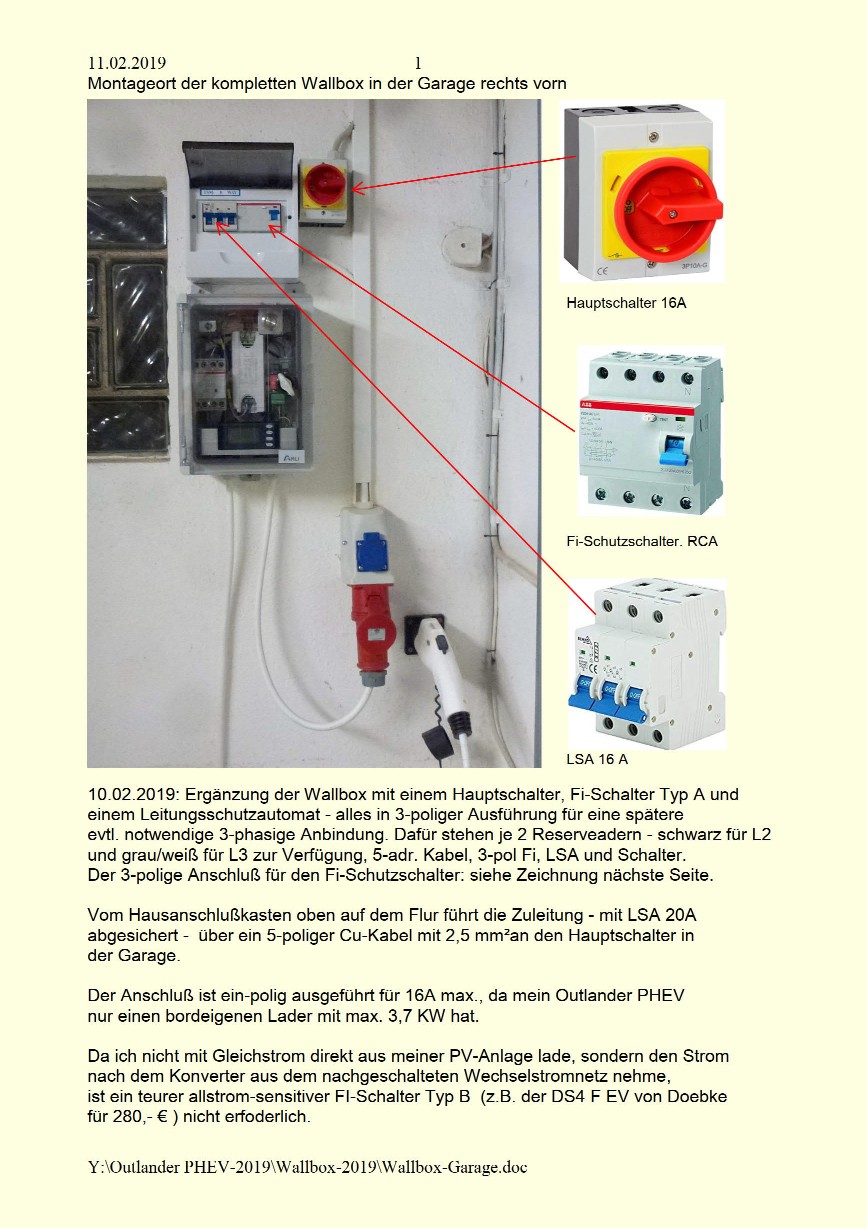

Anfang 2019 wurde die Anlage mit den folgenden Teilen komplettiert:

erst mal bis hierher

zurück

zuletzt aktualisiert am 21.11.2020
